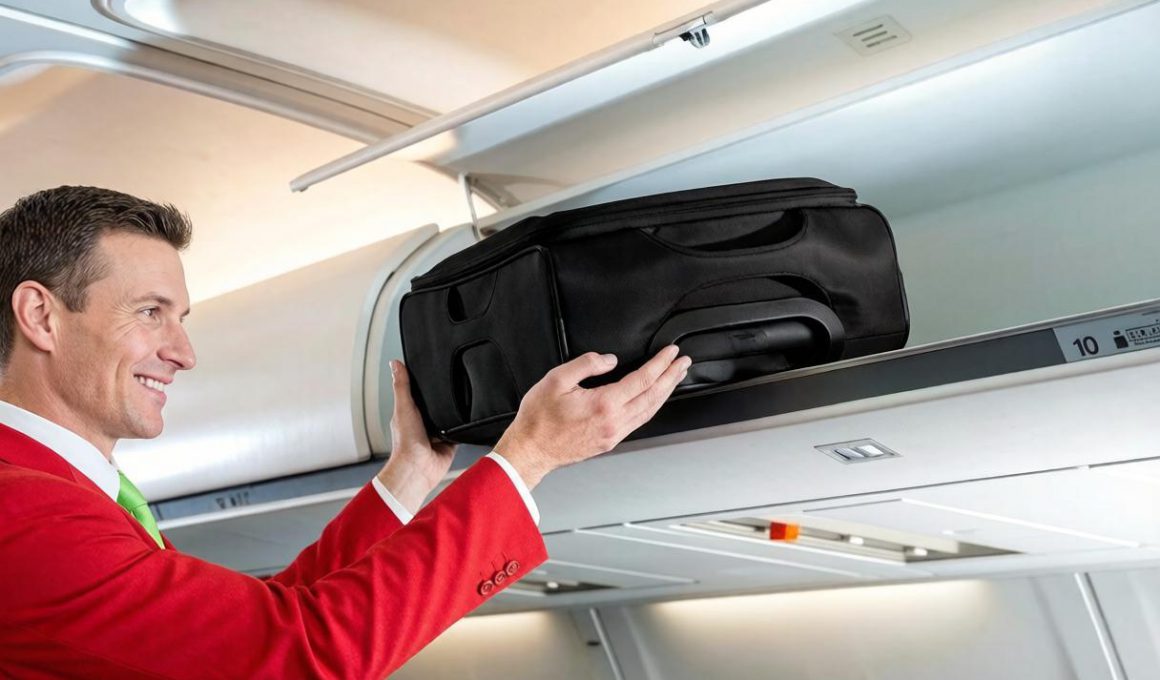

Пассажир почти не замечает багажную полку — закрыл, и забыл. Но в авиации даже эта деталь входит в систему безопасности: ручная кладь не должна выпасть, а открытая крышка — мешать эвакуации.
Студентка МАИ Анастасия Синицына, бывший бортпроводник, разработала проект централизованной электромеханической блокировки полок, и ответила на вопрос изданию СЕВЕРГАЗБАНКА «О финансах и не только», почему даже небольшой замок в самолете проектируют совсем не так, как домашний.
— Анастасия, почему багажная полка — это вопрос безопасности, а не только комфорта?
— Основная задача проекта — повышение безопасности за счет предотвращения самопроизвольного открытия полок во время полета. Традиционные механические системы фиксации не дают экипажу возможности централизованно заблокировать все полки. Разработанная мной система может обеспечить надежную фиксацию ручной клади в штатных условиях. Она также может быть полезна при нештатных ситуациях, например при эвакуации, так как позволяет заблокировать полки в критические моменты, снижая риск появления препятствий в проходах и способствуя более организованному перемещению пассажиров.
Идея появилась не в лаборатории, а во время реальных полетов. Более четырех лет я работала бортпроводником и наблюдала, как много внимания экипажу приходится уделять состоянию салона. Перед взлетом и посадкой необходимо проверить, закрыты ли полки, а во время полета — следить, не открылись ли они при турбулентности и не пытается ли кто-то из пассажиров достать вещи в неподходящий момент.
Отдельная механическая защелка решает локальную задачу: удерживает крышку конкретного отсека. Однако с точки зрения экипажа салон представляет собой единую систему, в которой одновременно находятся десятки полок. Если каждую из них можно открыть независимо, бортпроводник вынужден контролировать их состояние визуально и при необходимости вмешиваться вручную.
Именно здесь практическое наблюдение превратилось в инженерный вопрос: «Можно ли сохранить привычное использование багажных отсеков, но дать экипажу возможность централизованно заблокировать их в те периоды, когда открытие нежелательно?».
— Почему вы выбрали именно импульсный электромеханический замок?
— Чтобы выбрать принцип работы будущей системы, я сравнила три типа устройств: электромагнитный замок с постоянной подачей питания, магнитный и импульсный электромеханический. Их оценивали по энергопотреблению, надежности и возможностям управления.
На первый взгляд постоянное питание кажется самым простым решением: пока напряжение подается, замок удерживает полку в заданном положении. Для самолета, однако, каждый постоянно работающий потребитель означает дополнительную нагрузку на бортовую электрическую сеть. Если таких устройств в салоне десятки, энергопотребление отдельного небольшого замка перестает быть незначительной величиной.
По итогам сравнительного анализа для проекта был выбран импульсный электромеханический замок. Он получает питание только в момент изменения своего состояния — при блокировке или открытии, — а затем сохраняет заданное положение без постоянной подачи энергии. Это позволяет реализовать электрическое управление, не превращая каждую багажную полку в непрерывно работающий потребитель. Такой принцип хорошо показывает специфику авиационного проектирования.
«Инженеру недостаточно добиться, чтобы механизм просто открывался и закрывался. Необходимо одновременно учитывать его массу, энергопотребление, ресурс, скорость срабатывания, устойчивость к вибрациям и возможность работать после многократных циклов», — Анастасия Синицына.
— Почему в авиации нельзя просто поставить электропривод, как на обычный шкаф?
— Установка электрического замка на бытовой шкаф и внедрение аналогичного механизма в пассажирский самолет — задачи разного уровня. Авиационный компонент должен работать не только в идеальных лабораторных условиях, но и при вибрации, изменении температуры, многократных нагрузках и продолжительной эксплуатации.
Кроме самого замка необходимо проверить крепления, проводку, управляющую электронику и взаимодействие с существующей конструкцией полки. Механизм не должен заметно увеличивать массу салонного оборудования, создавать сложности при техническом обслуживании или требовать замены всей полки из-за отказа одного небольшого узла.
Особое значение имеет отказобезопасность. Инженерам предстоит заранее определить безопасное состояние системы при потере электрического питания и предусмотреть действия экипажа, если автоматическая команда не была выполнена. Централизованное управление не должно лишать бортпроводников возможности действовать вручную в ситуации, которую разработчики не смогли предусмотреть.
Потребуется учитывать и человеческий фактор. Экипажу необходим понятный способ увидеть состояние полок и убедиться, что команда выполнена. При этом управление не должно отвлекать бортпроводников от других обязанностей и усложнять уже существующие процедуры подготовки салона к взлету, посадке или нештатной ситуации.
Именно поэтому путь от студенческого проекта до серийного авиационного изделия включает не только конструирование, но и испытания, подтверждение надежности и сертификацию.
— Что предстоит проверить на экспериментальном образце?
— Во время испытаний важно оценить не только факт срабатывания замка. Разработчикам потребуется определить, выдерживает ли механизм многократные циклы открытия и блокировки, сохраняет ли заданное положение при вибрации, насколько быстро реагирует на команду и что происходит после отключения питания.
Отдельного изучения потребуют ручное управление, отказ одного элемента, работа сразу нескольких замков и влияние системы на привычные действия экипажа. Если разработка будет адаптироваться для реального воздушного судна, перечень проверок расширится с учетом конструкции конкретного салона, требований производителя и процедур сертификации.
— Можно ли такую систему поставить не только на новые самолеты, но и на уже летающие?
— Разработка может применяться не только при проектировании новых пассажирских самолетов. Теоретически система центральной блокировки подходит и для модернизации существующих воздушных судов, однако в таком случае инженерам придется учитывать конструкцию уже установленных полок, возможности бортовой сети и ограничения по прокладке дополнительной проводки.
В новых лайнерах подобные решения могут закладываться еще на этапе проектирования салона. Тогда замки, питание и элементы управления изначально объединяются в одну архитектуру, а инженеры получают больше свободы при выборе компоновки.
«При модернизации задача сложнее: новое оборудование приходится встраивать в уже существующую систему, не меняя ее радикально», — Анастасия Синицына.
Централизованная блокировка сама по себе еще не превращает салон в «умный». Интеллектуальность появляется тогда, когда отдельные элементы способны сообщать о своем состоянии, а экипаж получает целостную картину происходящего. В будущем управление багажными полками может рассматриваться вместе с другими системами контроля салона, но такие функции не входят в завершенную исследовательскую часть проекта и потребуют самостоятельной разработки.
Даже базовая блокировка способна снять с экипажа часть повторяющихся операций. Однако автоматизация в пассажирской авиации не должна строиться по принципу «убрать человека из процесса». Ее задача — предоставить бортпроводнику дополнительный инструмент, который помогает быстрее контролировать салон, но оставляет окончательные действия и ответственность за подготовленным специалистом.
— Кто вообще проектирует такие системы и где этому учат?
— На этапе исследования система кажется сравнительно компактной: необходимо выбрать замок, рассчитать питание и продумать централизованную команду. Но по мере приближения к реальному самолету вокруг одного механизма возникает целая цепочка нерешенных задач. Именно она показывает, сколько специалистов разных направлений требуется современной пассажирской авиации.
Сначала работу продолжают инженеры-электромеханики. Им предстоит превратить выбранный принцип в механизм с известным ресурсом, усилием и скоростью срабатывания. Рядом с ними работают специалисты по электрическим приводам и силовой электронике, которые определяют параметры питания и создают управляющий блок, не перегружающий бортовую сеть.
Но надежного электропривода недостаточно, если его невозможно безопасно встроить в полку. Здесь к проекту подключаются конструкторы авиационного оборудования и специалисты по прочности. Они рассчитывают крепления, оценивают нагрузки и ищут компоновку, при которой новый узел не мешает размещению багажа и не требует чрезмерного увеличения массы.
Когда отдельные замки объединяются в централизованную систему, появляются задачи для инженеров по автоматическому управлению и разработчиков программно-аппаратных комплексов. Им необходимо организовать обмен командами, контролировать выполнение операций и определить реакцию системы на отказ. Электроника при этом должна работать предсказуемо и не создавать помех другим бортовым системам.
Еще один профессиональный уровень начинается после появления прототипа. Инженеры-испытатели разрабатывают программу проверок, воспроизводят вибрационные и эксплуатационные нагрузки, изучают отказы и сопоставляют реальное поведение механизма с расчетами. Специалисты по надежности пытаются понять не только почему система работает, но и как она может отказать после тысяч циклов.
Однако даже технически безупречный замок не попадет на воздушное судно без участия экспертов по летной годности и сертификации. Они сопоставляют конструкцию с авиационными требованиями, оценивают влияние нового компонента на безопасность и формируют доказательную базу для его внедрения.
Отдельная роль принадлежит специалистам по человеческому фактору и представителям кабинных экипажей. Они проверяют, насколько понятным окажется управление, не создаст ли новая процедура путаницу и сможет ли бортпроводник быстро перейти к ручным действиям. Именно опыт работы бортпроводником показывает, почему участие будущих пользователей важно уже на этапе постановки инженерной задачи.
В эту область можно прийти через несколько образовательных траекторий. Тем, кого интересуют электромеханика и управление механизмами, подходят программы, связанные с электротехникой, электроникой, приводами и автоматизированными системами. Будущим конструкторам необходимы знания по самолетостроению, прочности, материалам и проектированию авиационного оборудования.
В МАИ действует программа «Системы приводов летательных аппаратов», где студенты изучают автоматическое управление гидравлическими, пневматическими и электрическими приводами, моделируют механизмы, программируют электронные блоки и проводят испытания. Такая подготовка позволяет работать с системами разных масштабов — от отдельных исполнительных устройств до оборудования пассажирского лайнера.
Путь в авиацию может начаться с небольшой задачи: выбрать тип замка, рассчитать потребление энергии или придумать способ управления несколькими механизмами. Однако именно из таких задач складываются системы, которые определяют надежность большого воздушного судна.
Исследование пока не завершилось серийным изделием. Впереди экспериментальный образец, испытания, уточнение конструкции и проверка того, насколько предложенный принцип подходит для реального пассажирского салона. Эта стадия не уменьшает ценность проекта, а точно показывает, как развивается инженерная идея: от наблюдения за проблемой — к сравнению вариантов, выбору решения и его последовательной проверке.
Анастасия Синицына, студентка МАИ и бывший бортпроводник.
Беседовала Кира Некрасова
